Værktøj til kofangerinjektion

En stor skimmel, der fremstiller fabrik, skal have sit fantastiske team til mugdesign. Års værktøjsfremstilling og forskning giver os oplevelser på design, og vi vil dele nogle teknik tip til værktøj til kofangerinjektion her.

1. Rate af den store løfterhøjde og push-pull-blokslag ved kofangersiden

Diagram ovenfor viser grundlæggende konfiguration af kofanger ender med indre dele, mens højden H af den store løfter direkte inficerer trækker deformation. Den større push-blokslag, den større H er nødvendig, ellers svækkes deformation, eller produktet bliver beskadiget.

Tallene i tabellen ovenfor viser H: L -hastighed for det meste større end eller lig med 9 i henhold Kinkmærker skal løses, så reduceres delvæggen ved relativt område (sort linje indikerer).

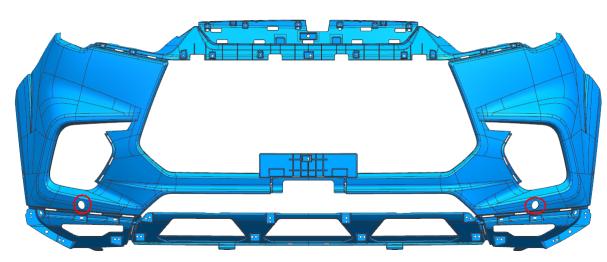

2. Bumper Radar Hole

Der er to måder at gøre radarhullet til en del af produktet ved injektionsstøbning og den anden stempling sololy med forskellige fordele og ulemper.

Radarhul fremstillet med kofangerprodukt kunne spare tid, men producere en svejselinie, og i mellemtiden adskiller nogle radarhullers trækvinkel sig fra produktets. Således skal der indstilles en kernetrækkemekanisme til radarhullet til at udkast til, hvilke effekter støge stabilitet. Radarhul lavet ved at stemple af banen får endnu en proces til kofangerproduktion med mere tid og omkostninger, skønt svejselinjeproblemet kunne ignoreres.

3.Dog Hus ved hældning

Tallene viser hundehus med 0. 8mm bundvægstyk er indstillet ved sidehældningen og 1,7 mm i afstand fra den modsatte skrå overflade, hvilket kan resultere i synke -mærker på produktoverfladen, så vi normalt gør en del af hundehusets side vinkelret til skråningen som den sidste figur indikerede.

4. Den store indsats

Kofangerformen værktøjet Big Insert -løsning, der for at fremstille en holdemekanisme på den store indsættende ejektors guide pin & bush understøtter ikke kun den store indsættende ejektorblok, men også forhindrer den deformation af pin og guide bush skrid. Denne slags løsning er simpelthen indstillet til at fungere, mens omkostningerne Lidt, desuden uden for formen, der let kan påføres til både ny og brugt form til funktion som sagt.
